Многослойные напорные трубы из полиэтилена (трубы МультиТЕХ), используются для строительства трубопроводов систем водоснабжения, водоотведения и технологических трубопроводов, транспортирующих воду, при рабочей температуре от 0 °С до 40 °С и номинальном давлении до 2,5 МПа (25 бар).
Показатель устойчивости к распространению быстрой и медленной трещины у полиэтилена PE100RC значительно превосходит данный показатель у PE100, что позволяет снизить влияние вмятин и царапин, образующихся на поверхности труб в процессе транспортировки, монтажа и эксплуатации.
Наружный слой является маркерным и выполняется с использованием полиэтилена PE100RC синего цвета, при наличии повреждений он позволяет визуально оценить глубину и площадь повреждения.
Наличие внутреннего слоя из полиэтилена PE100 RC позволяет дополнительно повысить устойчивость труб к наружным локальным нагрузкам, так как именно на внутренний слой сильнее всего воздействует сила от локальных нагрузок с поверхности трубы. Использование цветного внутреннего слоя облегчает поиск повреждений при проведении видео инспекций.
Материал: Для изготовления труб используются композиции полиэтилена минимальной длительной прочностью 10,0 МПа (ПЭ 100RC и ПЭ100, ПЭ100+).
Нормативная документация: Трубы МультиТЕХ изготовляются по ТУ 2248-018-54432486-2018 и соответствуют ГОСТ 18599-2001 «Трубы напорные из полиэтилена. Технические условия» (с Поправкой, с Изменениями N 1, 2).
Номенклатура: Трубы изготовляются диаметром ᴓ от 110 до 800 мм.
Трубы диаметром 110 мм выпускаются в прямых отрезках и бухтах, а трубы диаметром 125 мм и более только в прямых отрезках. Длина труб в прямых отрезках от 3 м до 13 м, с кратностью 0,25 мм. Длина труб в бухтах составляет от 50 м до 200 м. По согласованию с потребителем изготавливаются трубы в прямых отрезках и трубы в бухтах другой длины.
Труба с двумя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100 и/или ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC синего цвета, для напорного водоснабжения МультиТЕХ II:

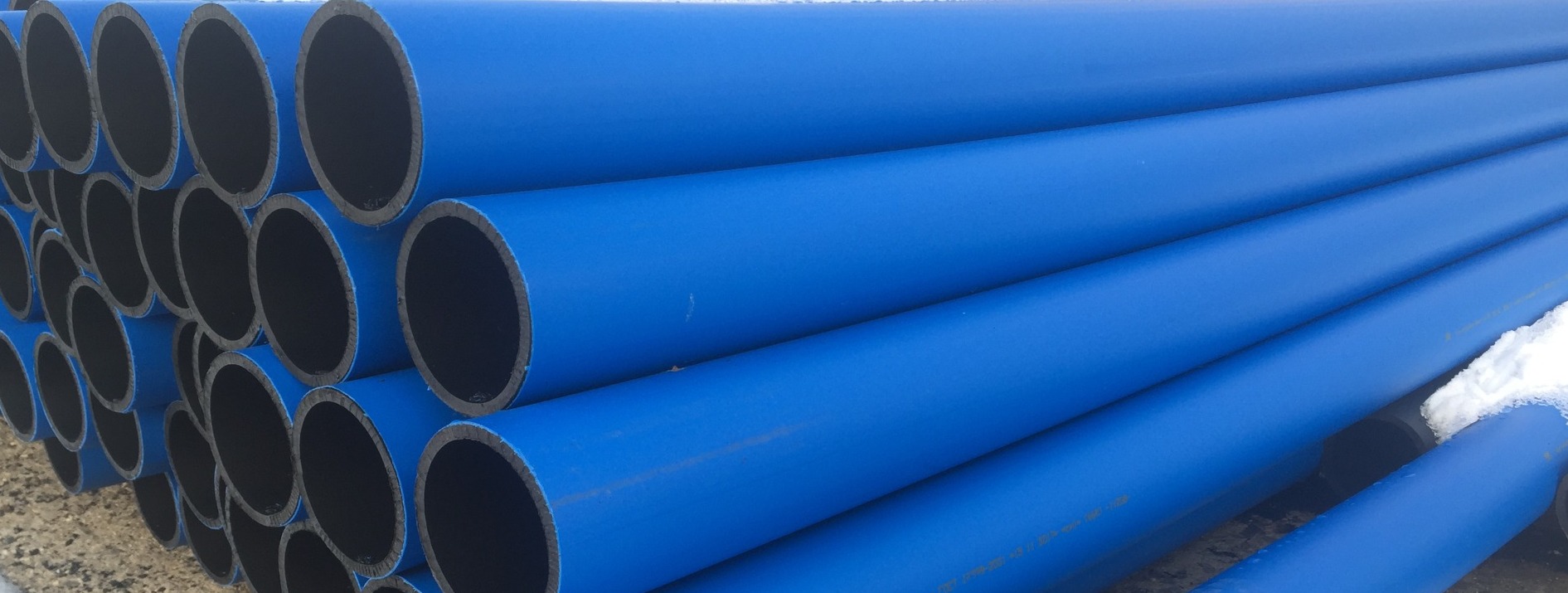

Труба с двумя соэкструзионными слоями МультиТЕХ II
Труба с тремя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100RC синего цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена ПЭ100RC синего цвета, для напорного водоснабжения МультиТЕХ III:

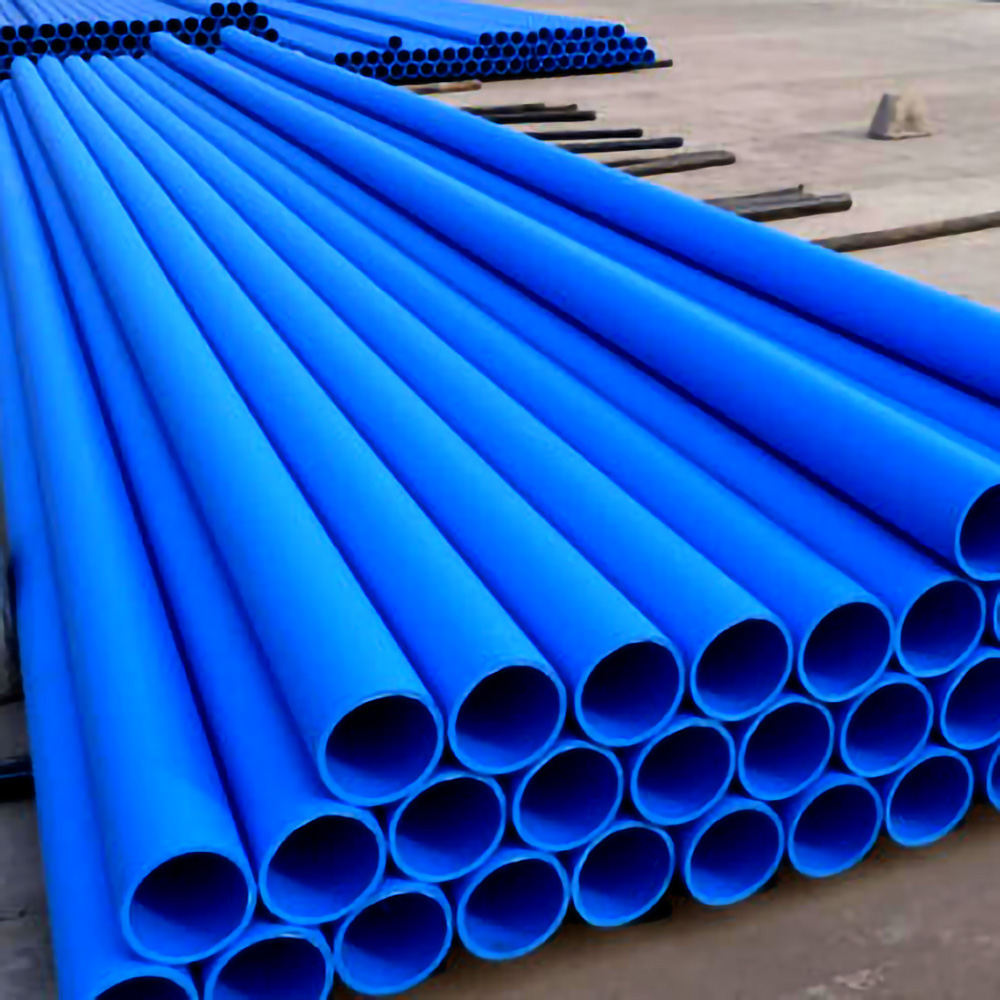

Труба с тремя соэкструзионными слоями МультиТЕХ III

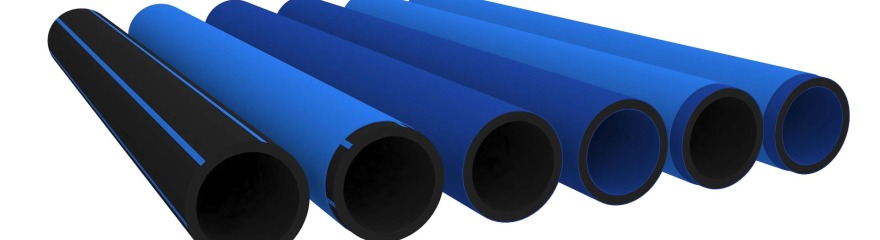

Многослойные напорные трубы из полиэтилена для сетей напорного водоснабжения Мультитех ЭКО II и Мультитех ЭКО III:
При производстве всех слоев труб используются сырье, имеющее одинаковый уровень минимальной длительной прочности (MRS), для полиэтилена ПЭ100 и ПЭ100RC MRS составляет 10 МПа.
Трубы соответствуют требованиям ГОСТ 18599-2001 с имениями 1 и 2. Дополнительные параметры многослойных труб устанавливаются в обязательном приложении В.
Трубы изготавливаются следующих типов:
- труба многослойная с соэкструзиоными слоями из РЕ100 с черным или синим света стабилизирующим слоем (не менее 10% от толщины стенки) и с внутренним слоем из не окрашенного, натурального, полиэтилена PE100 — МультиТех II.
- труба многослойная три слоя наружный и внутренний слой из PE100 черного или синего цвета (каждый слой, не менее 10% от толщины стенки), средний слой из не окрашенного, натурального, полиэтилена PE100 – МультиТех III.
Наружный окрашенный слой выполняет функцию защиты от ультрафиолетового излучения. Дополнительно, трубы комплектуются технологическими торцевыми заглушками, предотвращающими загрязнение и другие атмосферные воздействия.
Внутренний слой из неокрашенного полиэтилена выполняется исключительно из первичного материала. Отсутствие в полиэтилене, технического углерода, повышает свариваемость труб.
Многослойные трубы МультиТех предназначены для использования в строительстве подземных напорных трубопроводов, обеспечивающих транспортирование воды, включая хозяйственно-питьевого водоснабжение, а также другие жидкие и газообразные вещества при температуре транспортируемой среды от 0 до +40°С. При этом возможно проведение укладки труб всех трех типов с обратной засыпкой любым видом грунта, кроме валунного, с предварительным уплотнением дна траншеи. Трубы многослойные с содержанием слоя полиэтилена PE100RC, с защитной оболочкой PROSAFE рекомендуются для использования при прокладке и реконструкции трубопроводов методами бестраншейных технологий (горизонально-направленное бурение, релайнинг, замена изношенного трубопровода с его разрушением и т.п.).
Трубы многослойные Мультитех ЭКО II и Мультитех ЭКО III
Преимущества:
- - Небольшой вес труб, легкость транспортировки и монтажа
- - Гибкость
- - Устойчивость к внешним точечным нагрузкам
- - Устойчивость к распространению трещин
- - Морозостойкость
- - Прочность сварных соединений
- - Высокая ремонтопригодность
- - Санитарно-гигиеническая и экологическая безопасность
- - Высокая коррозионная и химическая стойкость
- - Низкая шероховатость и практическое отсутствие зарастания труб
- - Высокая стойкость к гидроабразивному износу
- - Устойчивость труб напорных к гидравлическим ударам
- - Устойчивость к воздействию блуждающих токов (не проводит ток)
- - Сейсмостойкость
- - Срок службы не менее 50 лет
Область применения
Использование труб с двумя соэкструзионными слоями МультиТЕХ II: внутренний слой из полиэтилена ПЭ100, ПЭ100 + черного цвета, наружный слой из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- - Укладка с предварительным обжатием и изменением сечения трубы;
- - Укладка открытым способом с песчаной подсыпкой.
- - Бестраншейное восстановление – санация трубопровода
- - Бестраншейная прокладка (в случае песчаных и глинистых грунтов)
Использование труб с двумя соэкструзионными слоями МультиТЕХ II: внутренний слой из полиэтилена ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- - Укладка открытым способом с песчаной подсыпкой.
- - Укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов)
- - Бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов)
- - Бестраншейное восстановление – санация трубопровода
- - Бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением
- - Укладка с предварительным обжатием и изменением сечения трубы;
- - Повышенное абразивное воздействие среды.
Использование труб с тремя соэкструзионными слоями МультиТЕХ III: внутренний слой из полиэтилена ПЭ100RC синего цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- - Укладка открытым способом с песчаной подсыпкой.
- - Укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов)
- - Бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов)
- - Бестраншейное восстановление – санация трубопровода
- - Бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением
- - Укладка с предварительным обжатием и изменением сечения трубы;
- - Повышенное абразивное воздействие среды.
