Многослойные напорные трубы из полиэтилена (трубы МультиТЕХ), предназначены для транспортирования горючих газов по ГОСТ 5542, применяемых в качестве сырья и топлива для промышленного и коммунально-бытового использования при максимальном рабочем давлении (МОР) до 1,2 МПа и рабочей температуре газа до 40°С.

    Показатель устойчивости к распространению быстрой и медленной трещины у полиэтилена PE100RC значительно превосходит данный показатель у PE100, что позволяет снизить влияние вмятин и царапин, образующихся на поверхности труб в процессе транспортировки, монтажа и эксплуатации.

    Наружный слой является маркерным и выполняется с использованием полиэтилена PE100RC желтого цвета, при наличии повреждений он позволяет визуально оценить глубину и площадь повреждения.

    Наличие внутреннего слоя из полиэтилена PE100 RC позволяет дополнительно повысить устойчивость труб к наружным локальным нагрузкам, так как именно на внутренний слой сильнее всего воздействует сила от локальных нагрузок с поверхности трубы. Использование цветного внутреннего слоя облегчает поиск повреждений при проведении видео инспекций.

Расчетное значение коэффициента запаса прочности, С:

Материал: Для изготовления труб используются композиции полиэтилена минимальной длительной прочностью 10,0 МПа (ПЭ 100RC и ПЭ100, ПЭ100+).

Нормативная документация: Трубы изготовляются в соответствии с ГОСТ Р 58121.2-2018 Пластмассовые трубопроводы для транспортирования газообразного топлива.

Номенклатура: Трубы изготовляются диаметром ᴓ от 110 до 630 мм.

    Трубы диаметром 110 мм выпускаются в прямых отрезках и бухтах, а трубы диаметром 125 мм и более только в прямых отрезках. Длина труб в прямых отрезках от 3 м до 13 м, с кратностью 0,25 мм. Длина труб в бухтах составляет от 50 м до 200 м. По согласованию с потребителем изготавливаются трубы в прямых отрезках и трубы в бухтах другой длины.

Типы производимых труб:

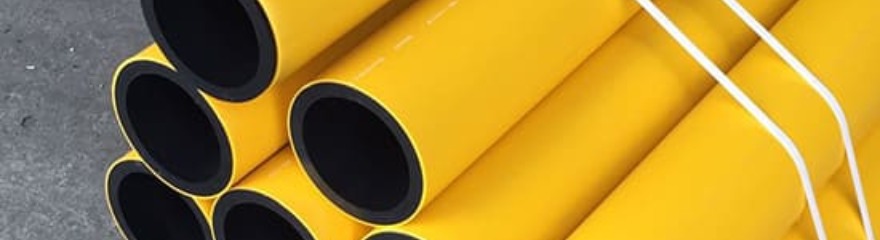

Труба с двумя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100 и/или ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC желтого цвета, сетей газораспределения МультиТЕХ II:

Труба с двумя соэкструзионными слоями МультиТЕХ II

Труба с тремя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100RC желтого цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена ПЭ100RC желтого цвета, для напорного водоснабжения МультиТЕХ III:

Труба с тремя соэкструзионными слоями МультиТЕХ III

Преимущества:

• Небольшой вес труб, легкость транспортировки и монтажа
• Гибкость
• Устойчивость к внешним точечным нагрузкам
• Устойчивость к распространению трещин
• Морозостойкость
• Прочность сварных соединений
• Высокая ремонтопригодность
• Высокая коррозионная и химическая стойкость
• Устойчивость к воздействию блуждающих токов (не проводит ток)
• Сейсмостойкость
• Срок службы не менее 50 лет

Область применения

    Использование труб с двумя соэкструзионными слоями МультиТЕХ II: внутренний слой из полиэтилена ПЭ100, ПЭ100 + черного цвета, наружный слой из полиэтилена PE100RC желтого цвета, рекомендуется в случаях:

• Укладка с предварительным обжатием и изменением сечения трубы;
• Укладка открытым способом с песчаной подсыпкой;
• Бестраншейное восстановление – санация трубопровода;
• Бестраншейная прокладка (в случае песчаных и глинистых грунтов).

Использование труб с двумя соэкструзионными слоями МультиТЕХ II: внутренний слой из полиэтилена ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC желтого цвета, рекомендуется в случаях:

• Укладка открытым способом с песчаной подсыпкой;
• Укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов);
• Бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов);
• Бестраншейное восстановление – санация трубопровода;
• Бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением;
• Укладка с предварительным обжатием и изменением сечения трубы.

Использование труб с тремя соэкструзионными слоями МультиТЕХ III: внутренний слой из полиэтилена ПЭ100RC желтого цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена PE100RC желтого цвета, рекомендуется в случаях:

• Укладка открытым способом с песчаной подсыпкой;
• Укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов);
• Бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов);
• Бестраншейное восстановление – санация трубопровода;
• Бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением;
• Укладка с предварительным обжатием и изменением сечения трубы.
